| QGS系列標準氣缸 | | |
|
|
| |
|
|
| |

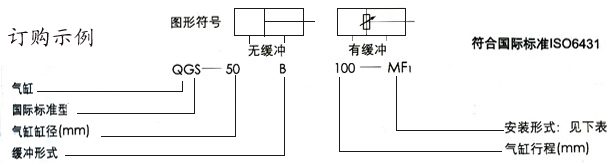

| A：無緩沖 B：有緩沖 |
|
基本式
|
前法蘭式
|
后法蘭式
|
尾部單耳式
|
尾部雙耳式
|
腳架式
|
中間擺動式
|
|
無標記
|
MF1
|
MF2
|
MF4
|
MP2
|
MS1
|
MT4
|
|
| |

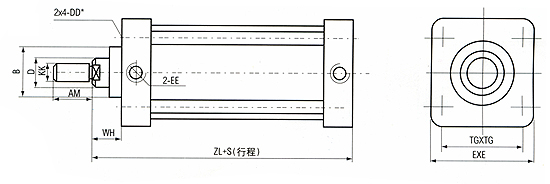

| ▲基本式 |
|
|
| |

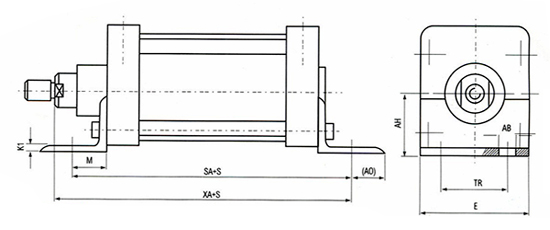

| ▲腳架式（MS1） |
|
|
| |

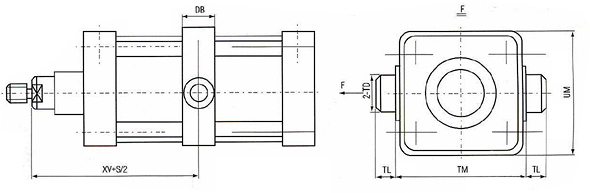

| ▲中間擺動式（MT4） |
|
|
| |
| ▲尺寸表： |
|
缸徑
|
B
|
D
|
KK
|
AM
|
DD
|
WH
|
EE
|
ZL
|
TG
|
E
|
|
φ32
|
φ28
|
12
|
M10×1.25
|
22
|
M6
|
26
|
M10×1
|
122
|
35
|
50
|
|
φ40
|
φ32
|
16
|
M12×1.25
|
24
|
M6
|
30
|
M14×1.5
|
133
|
40
|
55
|
|
φ50
|
φ36
|
20
|
M16×1.5
|
32
|
M6
|
35
|
M14×1.5
|
141
|
47
|
62
|
|
φ63
|
φ36
|
20
|
M16×1.5
|
32
|
M8
|
35
|
M18×1.5
|
160
|
58
|
78
|
|
φ80
|
φ45
|
25
|
M20×1.5
|
40
|
M10
|
46
|
M18×1.5
|
174
|
72
|
95
|
|
φ100
|
φ50
|
25
|
M20×1.5
|
40
|
M10
|
51
|
M22×1.5
|
189
|
88
|
115
|
|
φ125
|
φ60
|
32
|
M27×2
|
54
|
M12
|
61
|
M22×1.5
|
225
|
108
|
140
|
|
φ160
|
φ70
|
45
|
M36×2
|
72
|
M16
|
82
|
M27×2
|
258
|
136
|
180
|
|
φ200
|
φ70
|
45
|
M36×2
|
72
|
M16
|
90
|
M27×2
|
280
|
166
|
220
|
|
φ250
|
φ84
|
50
|
M42×2
|
84
|
M20
|
105
|
M33×2
|
305
|
206
|
272
|
|
φ320
|
φ100
|
63
|
M48×2
|
96
|
M24
|
120
|
M33×2
|
340
|
260
|
340
|
|
| |
| ▲技術參數： |
工作介質：經過凈化并含有油霧的壓縮空氣
工作壓力范圍：32～100：0.15～1MPa 、125～320：0.1～1MPa
耐 壓：1.5MPa
工作溫度范圍：5～60℃
活塞運動速度范圍：50～500mm/s
開關工作電壓和電流：AC24～250V≤2A
DC24～110V≤2A |
| |
| ▲產品特色： |
QGS系列氣缸在結構要素和尺寸、安裝形式和尺寸方面都符合ISO國際標準，具有工作可靠、耐久性好、起重壓力小、密封性好、運動平穩、造型美觀、互換性強的特點，屬更新?lián)Q代的氣缸系列產品。
本產品通過在活塞上安裝聚四氟烯支承環，使活塞運動時密封性能保持均勻密封，達到降低磨損，延長使用壽命的效果。緩沖裝置采用國外新型結構，可起單向閥的作用，使氣缸結構更加緊湊、合理。
在32～125缸徑范圍內，可根據用戶需要，安裝磁控行程開關，實現氣缸自動往復運動。 |
| |
| *如需詳細資料，請與本公司技術部聯系 |
